熱控人，這些常用儀表及工具要會用！

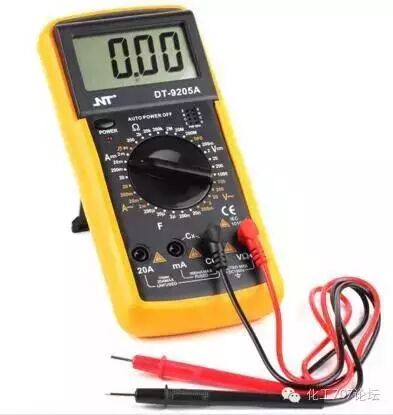

萬用表能測量直流電流、直流電壓、交流電壓和電阻等，有的還可以測量功率、電感和電容等，是電工最常用的儀表之一。

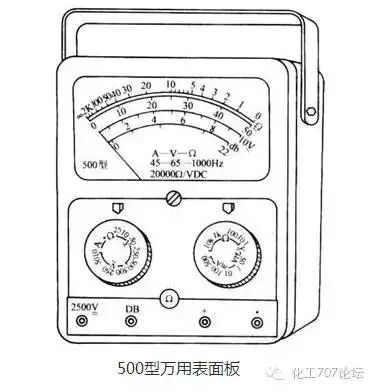

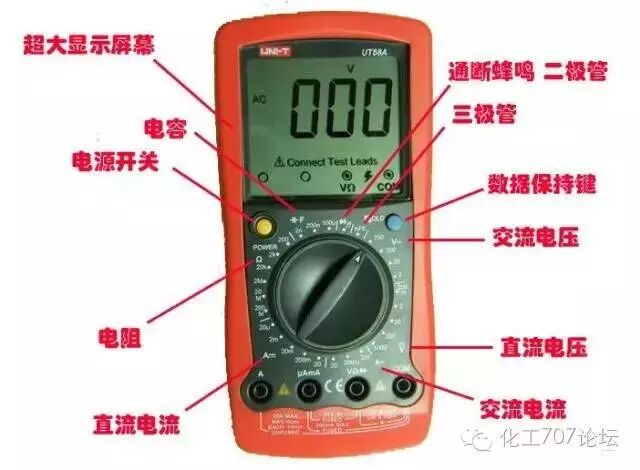

1、萬用表的基本結構及外形

萬用表主要由指示部分、測量電路和轉換裝置三部分組成。

指示部分通常為磁電式微安表，俗稱表頭；測量部分是把被測的電量轉換為適合表頭要求的微小直流電流，通常包括分流電路、分壓電路和整流電路；不同種類電量的測量及量程的選擇是通過轉換裝置來實現的。

2、萬用表的使用方法

①端鈕（或插孔）選擇要正確

紅色表筆連接線要接到紅色端鈕上（或標有“+”號插孔內），黑色表筆的連接線應接到黑色端鈕上（或接到標有“—”號插孔內），有的萬用表備有交直流2500伏的測量端鈕，使用時黑色測試棒仍接黑色端鈕（或“—”的插孔內），而紅色測試棒接到2500伏的端鈕上（或插孔內）。

②轉換開關位置的選擇要正確

根據測量對象將轉換開關轉到需要的位置上。如測量電流應將轉換開關轉到相應的電流檔，測量電壓轉到相應的電壓檔。有的萬用表面板上有兩個轉換開關，一個選擇測量種類，另一個選擇測量量程。使用時應先選擇測量種類，然后選擇測量量程。

③量程選擇要合適

根據被測量的大致范圍，將轉換開關轉至該種類的適當量程上。測量電壓或電流時，最好使指針在量程的二分之一到三分之二的范圍內，讀數較為準確。

④正確進行讀數

在萬用表的標度盤上有很多標度尺，它們分別適用于不同的被測對象。因此測量時，在對應的標度尺上讀數的同時，也應注意標度尺讀數和量程檔的配合，以避免差錯。

⑤歐姆檔的正確使用

⑥注意操作安全

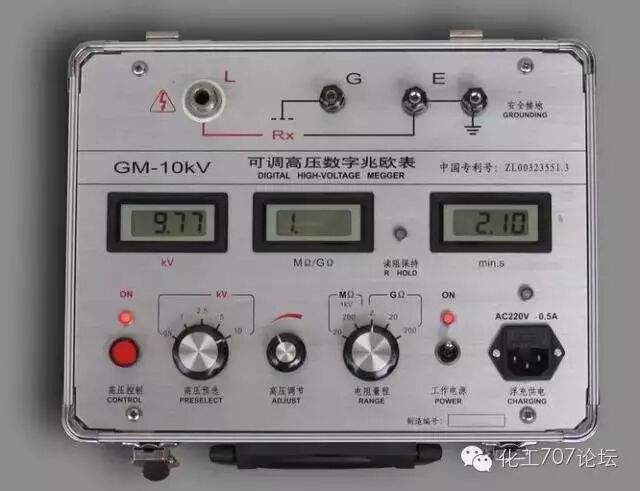

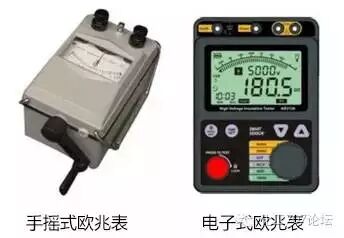

兆歐表俗稱搖表，是用來測量大電阻和絕緣電阻的，它的計量單位是兆歐（MΩ），故稱兆歐表。兆歐表的種類有很多，但其作用大致相同。

1、兆歐表選用

規定兆歐表的電壓等級應高于被測物的絕緣電壓等級。所以測量額定電壓在500V以下的設備或線路的絕緣電阻時，可選用500V或1000V兆歐表；

測量額定電壓在500V以上的設備或線路的絕緣電阻時，應選用1000~2500V兆歐表；測量絕緣子時，應選用2500~5000V兆歐表。

一般情況下，測量低壓電氣設備絕緣電阻時可選用0~200MΩ量程的兆歐表。

2、絕緣電阻的測量方法

兆歐表有三個接線柱，上端兩個較大的接線柱上分別標有“接地”（E）和“線路”（L），在下方較小的一個接線柱上標有“保護環”（或“屏蔽”）（G）。

①線路對地的絕緣電阻

將兆歐表的“接地”接線柱（即E接線柱）可靠地接地（一般接到某一接地體上），將“線路”接線柱（即L接線柱）接到被測線路上，如下圖所示。

連接好后，順時針搖動兆歐表，轉速逐漸加快，保持在約120轉/分后勻速搖動，當轉速穩定，表的指針也穩定后，指針所指示的數值即為被測物的絕緣電阻值。

實際使用中，E、L兩個接線柱也可以任意連接，即E可以與接被測物相連接，L可以與接地體連接（即接地），但G接線柱決不能接錯。

②測量電動機的絕緣電阻

將兆歐表E接線柱接機殼（即接地），L接線柱接到電動機某一相的繞組上，如上圖b所示，測出的絕緣電阻值就是某一相的對地絕緣電阻值。

③測量電纜的絕緣電阻

測量電纜的導電線芯與電纜外殼的絕緣電阻時，將接線柱E與電纜外殼相連接，接線柱L與線芯連接，同時將接線柱G與電纜殼、芯之間的絕緣層相連接，如上圖c所示。

3、使用注意

①使用前應作開路和短路試驗。使L、E兩接線柱處在斷開狀態，搖動兆歐表，指針應指向“∞”；將L和E兩個接線柱短接，慢慢地轉動，指針應指向在“0”處。這兩項都滿足要求，說明兆歐表是好的。

②測量電氣設備的絕緣電阻時，必須先切斷電源，然后將設備進行放電，以保證人身安全和測量準確。

③兆歐表測量時應放在水平位置，并用力按住兆歐表，防止在搖動中晃動，搖動的轉速為120轉/分鐘。

④引接線應采用多股軟線，且要有良好的絕緣性能，兩根引線切忌絞在一起，以免造成測量數據的不準確。

⑤測量完后應立即對被測物放電，在搖表的搖把未停止轉動和被測物未放電前，不可用手去觸及被測物的測量部分或拆除導線，以防觸電。

電流表串接在被測量的電路中，測量其電流值。按所測電流性質可分為直流電流表、交流電流表和交直兩用電流表。就其測量范圍又有微安表、毫安表和安培表之分。按動作原理分為磁電式、電磁式和電動式等。

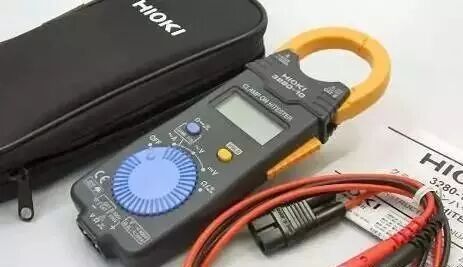

便攜式鉗型電流表

1、電流表的選擇

測量直流電流時，較為普遍的是選用磁電式儀表，也可使用電磁式或電動式儀表。測量交流電流時，較多使用的是電磁式儀表，也可使用電動式儀表。

對測量準確度要求高、靈敏度高的場合應采用磁電式儀表；對測量精度要求不嚴格、被測量較大的場合常選擇價格低、過載能力強的電磁式儀表。

電流表的量程選擇應根據被測電流大小來決定，應使被測電流值處于電流表的量程之內。在不明確被測電流大小的情況時，應先使用較大量程的電流表試測，以免因過載而損壞儀表。

2、使用方法及注意事項

①一定要將電流表串接在被測電路中。

②測量直流電流時，電流表接線端的“+”、“—”極性不可接錯，否則可能損壞儀表。磁電式電流表一般只用于測量直流電流。

③應根據被測電流大小選擇合適的量程。對于有兩個量程的電流表，它具有三個接線端，使用時要看清接線端量程標記，將公共接線端和一個量程接線端串接在被測電路中。

④選擇合適的準確度以滿足被測量的需要。電流表具有內阻，內阻越小，測量的結果越接近實際值。為了提高測量的準確度，應盡量采用內阻較小的電流表。

⑤在測量數值較大的交流電流時，常借助于電流互感器來擴大交流電流表的量程。電流互感器次級線圈的額定電流一般設計為5安培，與其配套使用的交流電流表量程也應為5安培。

電流表指示值乘以電流互感器的變流比，為所測實際電流的數值。使用電流互感器應讓互感器的次級線圈和鐵心可靠地接地，次級線圈一端不得加裝熔斷器，嚴禁使用時開路。

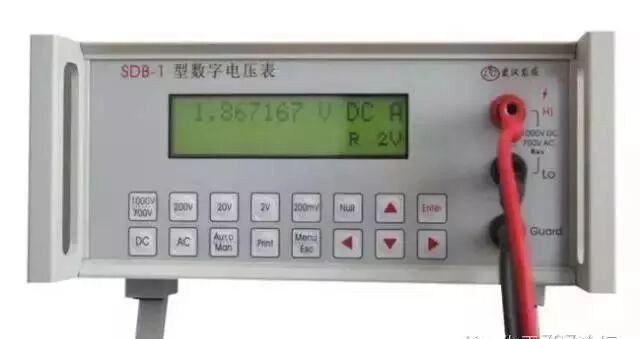

電壓表并聯在被測電路中，用來測量被測電路的電壓值。按所測電壓的性質分為直流電壓表、交流電壓表和交直兩用電壓表。就其測量范圍又有毫伏表、伏特表之分。

按動作原理分為磁電式、電磁式和電動式等。

1、電壓表的選擇

電壓表的選擇原則和方法與電流表的選擇基本相同，主要從測量對象、測量范圍、要求精度和儀表價格等幾方面考慮。測量精度要求不高，一般多用電磁式電壓表。而對測量精度和靈敏度要求高的，多常采用磁電式多量程電壓表，其中普遍使用的是萬用表的電壓檔。

2、使用方法及注意事項

①一定要使電壓表與被測電路的兩端相并聯。

②電壓表量程要大于被測電路的電壓，以免損壞電壓表。

③使用磁電式電壓表測量直流電壓時，要注意電壓表接線端上的“+”、“—”極性標記。

④電壓表具有內阻，內阻越大，測量的結果越接近實際值。為了提高測量的準確度，應盡量采用內阻較大的電壓表。

⑤測量高電壓時要使用電壓互感器。電壓互感器的初級線圈并接在被測電路上，次級線圈額定電壓為100伏，與量程為100伏的電壓表相接。

電壓表指示值乘以電壓互感器的變壓比，為所測實際電壓的數值電壓互感器在運行中要嚴防次級線圈發生短路，通常在次級線圈中設置熔斷器作為保護。

接地電阻是指埋入地下的接地體電阻和土壤散流電阻。

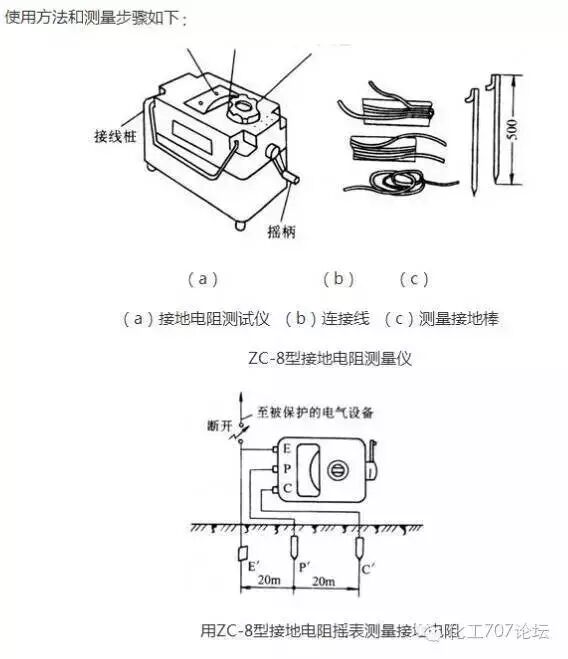

使用方法

1、拆開接地干線與接地體的連接點，或拆開接地干線上所有接地支線的連接點。
2、將兩根接地棒分別插入地面400mm深，一根離接地體40m遠，另一根離接地體20m遠。

3、把搖表置于接地體近旁平整的地方，然后進行接線。
①用一根連接線連接表上接線樁E和接地裝置的接地體E′。

②用一根連接線連接表上接線樁C和離接地體40m遠的的接地棒C′。

③用一根連接線連接表上接線樁P和離接地體20m遠的接地棒P′。
4、根據被測接地體的接地電阻要求，調節好粗調旋鈕（上有三檔可調范圍）。
5、以約120轉/分鐘的速度均勻地搖動搖表。當表針偏轉時，隨即調節微調撥盤，直至表針居中為止。以微調撥盤調定后的讀數，去乘以粗調定位倍數，即是被測接地體的接地電阻。例如微調讀數為0.6，粗調的電阻定位倍數是10，則被測的接地電阻是6Ω。
6、為了保證所測接地電阻值的可靠，應改變方位重新進行復測。取幾次測得值的平均值作為接地體的接地電阻。

化工行業的電工依舊是不可或缺的一份子，常用的電工儀表和使用方法是作為一名合格的電工必須所掌握的。

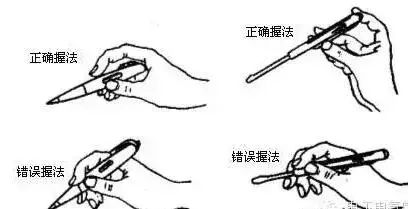

使用時，必須手指觸及筆尾的金屬部分，并使氖管小窗背光且朝自己，以便觀測氖管的亮暗程度，防止因光線太強造成誤判斷，其使用方法見下圖所示

當用電筆測試帶電體時，電流經帶電體、電筆、人體及大地形成通電回路，只要帶電體與大地之間的電位差超過60v時，電筆中的氖管就會發光。低壓驗電器檢測的電壓范圍的60~500V。

注意事項：

1.使用前，必須在有電源處對驗電器進行測試，以證明該驗電器確實良好，方可使用。

2.驗電時，應使驗電器逐漸靠近被測物體，直至氖管發亮，不可直接接觸被測體。

3.驗電時，手指必須觸及筆尾的金屬體，否則帶電體也會誤判為非帶電體。

4.驗電時，要防止手指觸及筆尖的金屬部分，以免造成觸電事故

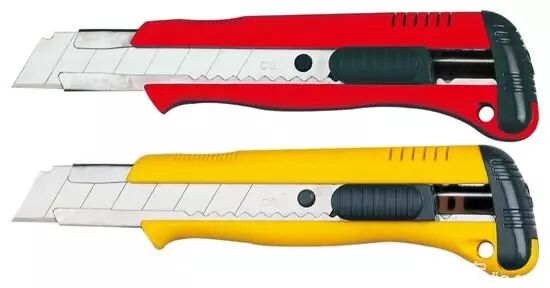

在使用電工刀時：

1.不得用于帶電作業，以免觸電。

2.應將刀口朝外剖削，并注意避免傷及手指。

3. 剖削導線絕緣層時，應使刀面與導線成較小的銳角，以免割傷導線。

4.使用完畢，隨即將刀身折進刀柄

使用螺絲刀時，

1.螺絲刀較大時，除大拇指、食指和中指要夾住握柄外，手掌還要頂住柄的末端以防施轉時滑脫。

2.螺絲刀較小時，用大拇指和中指夾著握柄，同時用食指頂住柄的末端用力旋動。

3.螺絲刀較長時，用右手壓緊手柄并轉動，同時左手握住起子的中間部分（不可放在螺釘周圍，以免將手劃傷），以防止起子滑脫。

注意事項：

1.帶電作業時，手不可觸及螺絲刀的金屬桿，以免發生觸電事故。

2.作為電工，不應使用金屬桿直通握柄頂部的螺絲刀。

3.為防止金屬桿觸到人體或鄰近帶電體，金屬桿應套上絕緣管。

鋼絲鉗在電工作業時，用途廣泛。鉗口可用來彎絞或鉗夾導線線頭；齒口可用來緊固或起松螺母；刀口可用來剪切導線或鉗削導線絕緣層；側口可用來鍘切導線線芯、鋼絲等較硬線材。

注意事項

1.使用前，使檢查鋼絲鉗絕緣是否良好，以免帶電作業時造成觸電事故。

2.在帶電剪切導線時，不得用刀口同時剪切不同電位的兩根線（如相線與零線、相線與相線等），以免發生短路事故。

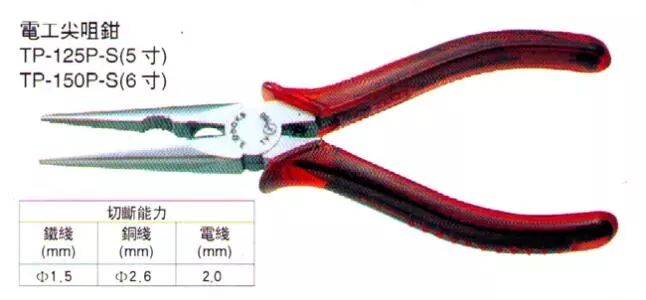

尖嘴鉗因其頭部尖細（如圖所示），適用于在狹小的工作空間操作。

尖嘴鉗可用來剪斷較細小的導線；可用來夾持較小的螺釘、螺帽、墊圈、導線等；也可用來對單股導線整形（如平直、彎曲等）。若使用尖嘴鉗帶電作業，應檢查其絕緣是否良好，并在作業時金屬部分不要觸及人體或鄰近的帶電體。
